Cómo leer la clasificación de un electrodo revestido y elegir el correcto
Frente a una estantería de electrodos, la sigla impresa en cada caja puede parecer un código indescifrable. E6011, E7018, E309L: esos números no son arbitrarios. Cada dígito te dice algo concreto sobre la resistencia, la posición de trabajo y el tipo de corriente del electrodo. Entenderlos es la diferencia entre una soldadura sólida y una unión que falla.
En esta guía te explicamos cómo leer la clasificación AWS de un electrodo revestido y cómo elegir el correcto según el material que vas a soldar. Es la base del proceso SMAW, el más versátil para mantenimiento, reparación y obra en terreno.
Qué significa la clasificación AWS
La mayoría de los electrodos revestidos para acero al carbono siguen la norma AWS A5.xx, con un código que empieza por la letra E y sigue con cuatro o cinco dígitos. La E indica electrodo. A partir de ahí, cada grupo de números aporta un dato distinto que define para qué sirve el consumible.
Los dígitos, uno por uno
Los primeros dos dígitos indican la resistencia a la tracción del metal depositado, expresada en miles de libras por pulgada cuadrada. Un E60 entrega alrededor de 60.000 psi y un E70 alrededor de 70.000 psi. A mayor número, mayor resistencia mecánica de la unión.
El penúltimo dígito señala la posición de trabajo. Un 1 significa que el electrodo sirve para todas las posiciones, incluida la vertical y la sobre cabeza. Un 2 lo limita a posición plana y horizontal. Este dato define si puedes usarlo en una junta de difícil acceso.
El último dígito describe el tipo de revestimiento, la corriente y la polaridad. Por ejemplo, un final en 0 corresponde a un revestimiento celulósico que trabaja con corriente continua. Un final en 1 suma compatibilidad con corriente alterna. Un final en 8 identifica a los electrodos de bajo hidrógeno, muy usados en aceros estructurales por su tenacidad.
También existen sufijos al final, por ejemplo E8018-C1, donde el C1 indica el contenido de níquel adicional que contiene el metal depositado. También se puede especificar el contenido de hidrógeno difusible (ml/100 g de metal depositado); por ejemplo, un E7018-H4, donde H4 significa que contiene un máximo de 4 ml de hidrógeno.
Ejemplos que ves todos los días
Con esa lógica, el código se vuelve legible. Un E6011 es un electrodo de 60.000 psi, apto para todas las posiciones, celulósico y capaz de trabajar con corriente alterna o continua, ideal para penetrar en chapa sucia u oxidada. Un E7018 entrega 70.000 psi, es de bajo hidrógeno y ofrece excelente tenacidad, la elección típica para estructuras exigentes. Un E8010 sube la resistencia a 80.000 psi y es habitual en soldadura de cañerías.
Cuando el acero no es al carbono
Para aceros inoxidables la norma cambia a la serie AWS A5.4, con códigos como E308L, E309L-16 o E316L. Ahí los números identifican la aleación: el 309, por ejemplo, se usa mucho para unir aceros disímiles, y la L final indica bajo carbono, clave para evitar corrosión en la zona soldada.
El diámetro también importa
El diámetro del electrodo se elige según el espesor de la pieza y la corriente disponible. Un electrodo más grueso deposita más material y avanza más rápido, pero exige mayor amperaje y control. En piezas delgadas conviene bajar el diámetro para no perforar el material. Revisar la ficha técnica del fabricante para el rango de amperaje recomendado evita porosidad y salpicaduras.
Un punto que se pasa por alto es la corriente. No todas las máquinas entregan corriente alterna y continua, y no todos los electrodos aceptan ambas. Un E6010, por ejemplo, exige corriente continua, mientras que un E6011 tolera alterna. Verificar esta compatibilidad antes de comprar evita quedar con un consumible que tu equipo no puede encender de forma estable.
Cómo elegir el correcto
La regla práctica es partir por el material base y la resistencia que necesitas, seguir por la posición en que vas a soldar y terminar por la corriente que entrega tu máquina. Un electrodo de bajo hidrógeno pide almacenamiento seco y, en muchos casos, un horno de mantención para conservar sus propiedades. Ese detalle, muchas veces olvidado, influye directo en la calidad final de la soldadura.

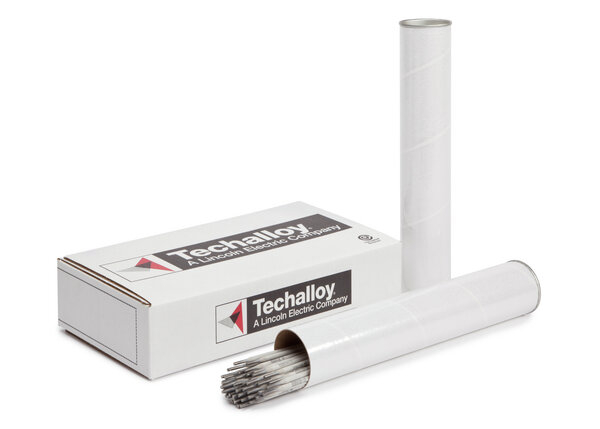

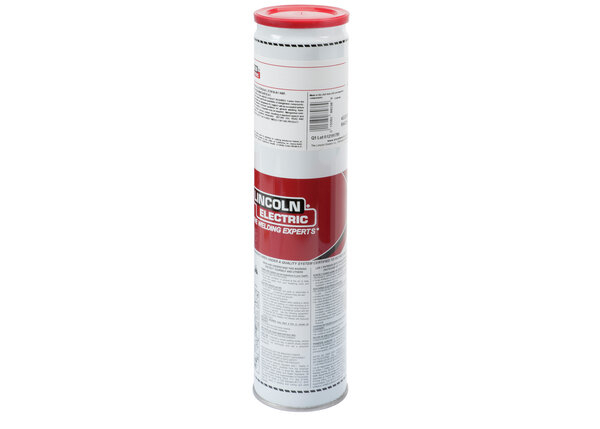

Si quieres revisar las familias disponibles y sus especificaciones, visita nuestra línea de electrodos revestidos Lincoln Electric. Nuestro equipo técnico puede ayudarte a elegir el consumible correcto para tu material y tu proceso.
