Cómo leer la placa de un motor eléctrico y no equivocarte al reemplazarlo
La placa de un motor eléctrico es su ficha de identidad. Cuando un motor falla y necesitas reemplazarlo rápido, es lo primero que te pide cualquier proveedor. Si la lees bien, evitas comprar un motor que no calza en la base, que gira a otra velocidad o que no aguanta el ambiente de tu planta.

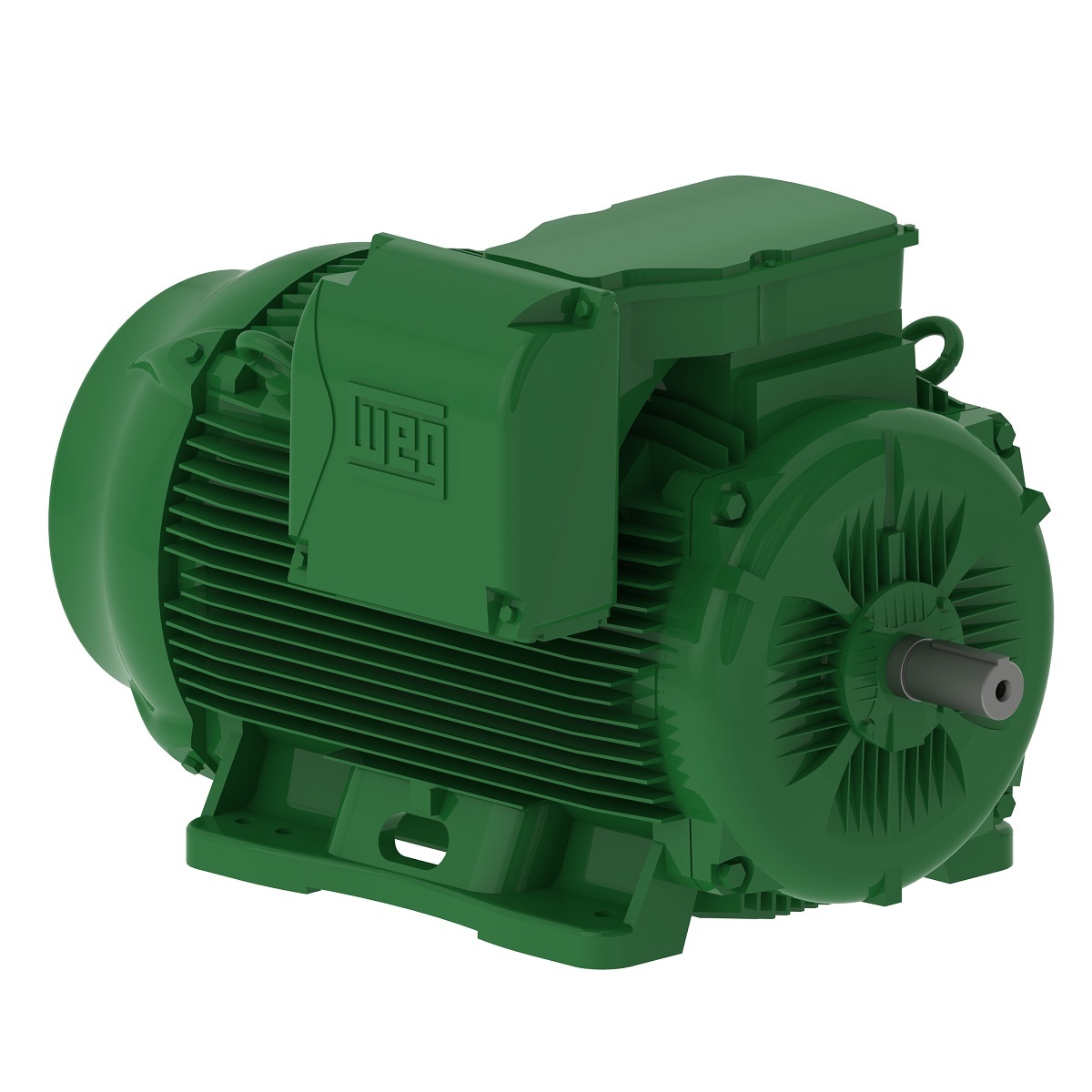

Para explicarla usaremos un ejemplo real de nuestro catálogo: el motor WEG W22 IE2 45 kW/60 HP 4P 225S/M 380/660 V 50 Hz IP55 B3L. Cada parte de ese nombre corresponde a un dato de la placa.
Potencia: 45 kW / 60 HP
Es la potencia mecánica que el motor entrega en el eje, no la que consume de la red. Los motores IEC la expresan en kW y los NEMA en HP, aunque en Chile es común usar ambas. Al reemplazar un motor, mantén la misma potencia salvo que la carga haya cambiado.
Polos y velocidad: 4P
El número de polos define la velocidad. A 50 Hz, un motor de 2 polos gira cerca de 3.000 rpm, uno de 4 polos cerca de 1.500 rpm y uno de 6 polos cerca de 1.000 rpm. La placa indica las rpm reales a plena carga, que son algo menores por el deslizamiento. Cambiar de polos cambia la velocidad de la bomba, el ventilador o la correa que mueve el motor.
Voltaje y frecuencia: 380/660 V, 50 Hz
Un motor 380/660 V se conecta en triángulo para 380 V y en estrella para 660 V. En una red industrial trifásica de 380 V, como la habitual en Chile, va conectado en triángulo. La frecuencia también importa: un motor diseñado para 60 Hz funcionando a 50 Hz gira más lento y cambia su desempeño.
Carcasa o frame: 225S/M
En motores IEC, el número es la altura del eje en milímetros y las letras S, M o L indican el largo de la carcasa. En motores NEMA, como un frame 324T, las dos primeras cifras divididas por cuatro dan la altura del eje en pulgadas. Este dato es el que asegura que el motor nuevo calce en la misma base y con el mismo acoplamiento.
Grado de protección: IP55
La primera cifra indica la protección contra sólidos y la segunda contra agua. Un IP55 está protegido contra el polvo y contra chorros de agua desde cualquier dirección. Para zonas con lavado a presión o polvo muy fino conviene evaluar un grado mayor, como IP66.
Montaje y caja de conexiones: B3L
B3 indica montaje horizontal con patas. La letra L señala que la caja de conexiones va a la izquierda. Respetar este dato evita tener que mover el cableado o modificar la instalación al cambiar el motor.
Eficiencia: IE2
Es la clase de eficiencia energética del motor. Al reemplazar, lo recomendable es mantener la misma clase o subir a una superior.
Dos datos que no siempre aparecen en el nombre, pero sí en la placa
Clase de aislamiento. Se indica con una letra que define la temperatura máxima que soporta el bobinado: clase B hasta 130 °C, clase F hasta 155 °C y clase H hasta 180 °C. Un aislamiento de clase superior da más margen térmico y alarga la vida útil del motor.
Factor de servicio (FS o SF). Indica cuánta sobrecarga tolera el motor en condiciones normales. Un FS de 1,0 significa que no admite sobrecarga continua y uno de 1,15 permite trabajar hasta 15 % sobre la potencia nominal. Usar ese margen de forma permanente acorta la vida del motor, así que no reemplaza un buen dimensionamiento.
La placa también muestra la corriente nominal, el dato que se usa para ajustar el relé de protección térmica. Y si el motor trabaja sobre 1.000 metros de altura, recuerda que entrega menos potencia que la indicada.
Checklist rápido antes de reemplazar un motor
- Misma potencia en kW o HP.
- Mismo número de polos y rpm similares.
- Voltaje y frecuencia compatibles con tu red.
- Misma carcasa, forma de montaje y posición de caja.
- Grado IP y clase de eficiencia iguales o superiores.
¿Tienes la placa a mano?
Envíanos una foto de la placa de tu motor y te ayudamos a encontrar el equivalente. Revisa nuestros motores eléctricos trifásicos IEC, los motores NEMA y los accionamientos eléctricos WEG. Atendemos desde Santiago, Antofagasta y Concepción.
