Derrateo de motores en altura: por qué tu motor pierde potencia sobre los 1.000 metros
Un motor eléctrico que en el papel entrega 30 HP puede, instalado en una faena minera a 3.500 metros sobre el nivel del mar, entregar bastante menos potencia útil. No porque venga fallado ni porque esté mal fabricado, sino por un fenómeno físico que muchos compradores descubren tarde: el derrateo por altitud. En un país como Chile, donde buena parte de la actividad minera ocurre por sobre los 2.500 metros, entender este concepto no es un lujo técnico, es la diferencia entre un motor que dura y uno que se quema antes de tiempo.
Qué es el derrateo y por qué ocurre
El derrateo es la reducción de la potencia nominal que un motor eléctrico puede entregar de forma segura cuando opera fuera de las condiciones estándar de diseño. Según la norma IEC 60034-1, los motores están diseñados para trabajar a una temperatura ambiente de entre -20 y 40 grados Celsius y a una altitud máxima de 1.000 metros sobre el nivel del mar. Cuando se superan esos límites, la potencia disponible baja.
La razón es la refrigeración. Un motor genera calor mientras trabaja, y ese calor se disipa al aire que lo rodea. A mayor altitud, el aire es menos denso, por lo que tiene menor capacidad de enfriar el motor. Si el equipo no logra disipar el calor que genera, su temperatura interna sube, y un motor que opera por sobre la temperatura para la que fue diseñado degrada su aislamiento y reduce drásticamente su vida útil. Lo mismo ocurre cuando la temperatura ambiente supera los 40 grados: el punto de partida para enfriar ya es más alto.
Cuánto pierde un motor según la altura
La pérdida no es menor. WEG publica una tabla de factores de corrección que cruza altitud y temperatura ambiente. A nivel del mar y 40 grados, el factor es 1,00, es decir, el motor entrega el 100 por ciento de su potencia de placa. Pero a 3.000 metros y 40 grados, el factor baja a 0,86: el motor solo puede entregar el 86 por ciento de su potencia nominal de forma segura. A 4.000 metros y la misma temperatura, el factor cae a 0,80. Y si además la temperatura ambiente sube a 50 grados, la pérdida se acentúa aún más.
La fórmula es directa: Potencia máxima = Potencia nominal multiplicada por el factor de corrección. Un motor de placa de 4 kW instalado a 2.000 metros y 45 grados de temperatura ambiente tiene un factor de 0,90, por lo que su potencia útil real es de 3,6 kW. Si el proceso necesita realmente 4 kW en ese punto de operación, ese motor queda corto desde el día uno.
El error más costoso: dimensionar con la placa, no con la condición real
Acá está el error que más se repite en la práctica. Un comprador necesita 4 kW para mover una bomba en una faena a 2.000 metros. Compra un motor de 4 kW pensando que con eso basta. Pero por el derrateo, ese motor en esa altura solo entrega 3,6 kW útiles. Resultado: el motor opera permanentemente forzado, por sobre su capacidad real, lo que dispara su temperatura interna, acelera el desgaste del aislamiento y termina en una falla prematura que detiene la producción.
La forma correcta de dimensionar es al revés. Si el proceso necesita 4 kW reales a 2.000 metros con factor 0,90, hay que dividir la potencia requerida por el factor: 4 kW dividido en 0,90 da 4,4 kW. El motor correcto para esa aplicación no es uno de 4 kW, sino uno de 5,5 kW, que es la potencia comercial inmediatamente superior. Así el equipo opera holgado, dentro de su rango térmico, y dura lo que tiene que durar.
La solución WEG para faenas de altura

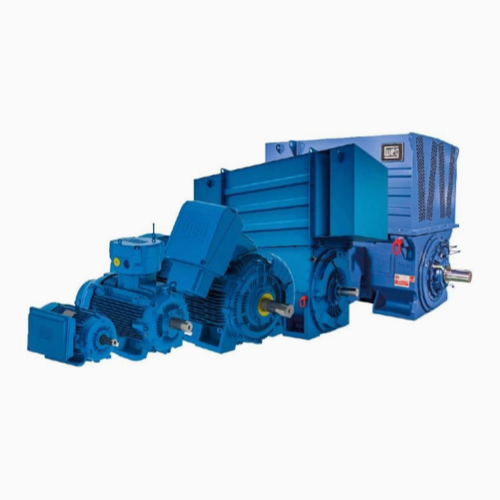

Existe una alternativa al sobredimensionamiento manual: los motores ya diseñados para altura. WEG fabrica una línea NEMA Premium Efficiency específicamente preparada para operar a 3.000 metros sin perder potencia nominal, pensada justamente para la minería sudamericana. En MHIS tenemos en stock el Motor WEG W22 7.5HP IE3 certificado para 3.000 msnm, que combina la certificación de altura con la eficiencia IE3, el nivel más alto de la norma IEC 60034-30.
Para aplicaciones de mayor potencia también contamos con la línea NEMA Premium, como el Motor WEG W22 30HP NEMA Premium Efficiency. Y para instalaciones a nivel del mar o de baja altura donde el derrateo no es un factor crítico, los motores W22 IE2 en distintas potencias, desde el W22 IE2 de 50HP hasta el W22 IE2 de 200HP, entregan una excelente relación costo-beneficio.
Por qué la elección correcta importa tanto
Un motor bien dimensionado para su altura y temperatura de operación no solo dura más: consume menos. Un motor forzado trabaja con menor eficiencia, lo que se traduce en mayor consumo eléctrico durante toda su vida útil. Considerando que los motores eléctricos representan entre el 60 y el 70 por ciento del consumo eléctrico de una planta industrial, elegir mal en este punto tiene un costo que se paga mes a mes en la cuenta de electricidad, además del costo de la falla cuando finalmente ocurre.
El otro factor es el aislamiento. Los motores W22 vienen con aislamiento clase F y operan con una elevación de temperatura de clase B, lo que significa que tienen un margen térmico de reserva incorporado. Ese margen es justamente lo que permite que el motor tolere condiciones algo más exigentes sin dañarse, pero ese colchón no es infinito: si el derrateo no se calcula, ese margen se consume completo y el motor queda sin protección.
Qué datos necesitas para elegir bien
Para recomendar el motor correcto para una aplicación en altura, lo mínimo que se necesita conocer es: la potencia real que demanda la carga, la altitud exacta de la instalación, la temperatura ambiente del lugar de operación, la frecuencia de la red (50 Hz en Chile), el voltaje disponible, el tipo de montaje y el tipo de carga que va a mover el motor. Con esos datos, el cálculo de derrateo es directo y la selección deja de ser una adivinanza.
Con más de 115 años en la industria chilena, en MHIS conocemos las condiciones reales de las faenas del norte y del sur del país. No vendemos solo el motor: entregamos la asesoría técnica que asegura que el equipo que compras es el que tu operación realmente necesita. Porque en motores eléctricos, el que se elige bien desde el principio siempre sale más barato que el que hay que reemplazar a los seis meses.
